开源项目vue-form-making分析

vue-form-making是基于 vue2 和 element-ui 实现的可视化表单设计器。
其分为开源版本与收费版本。本文仅分析他的开源版本。分析版本为:1.2.10

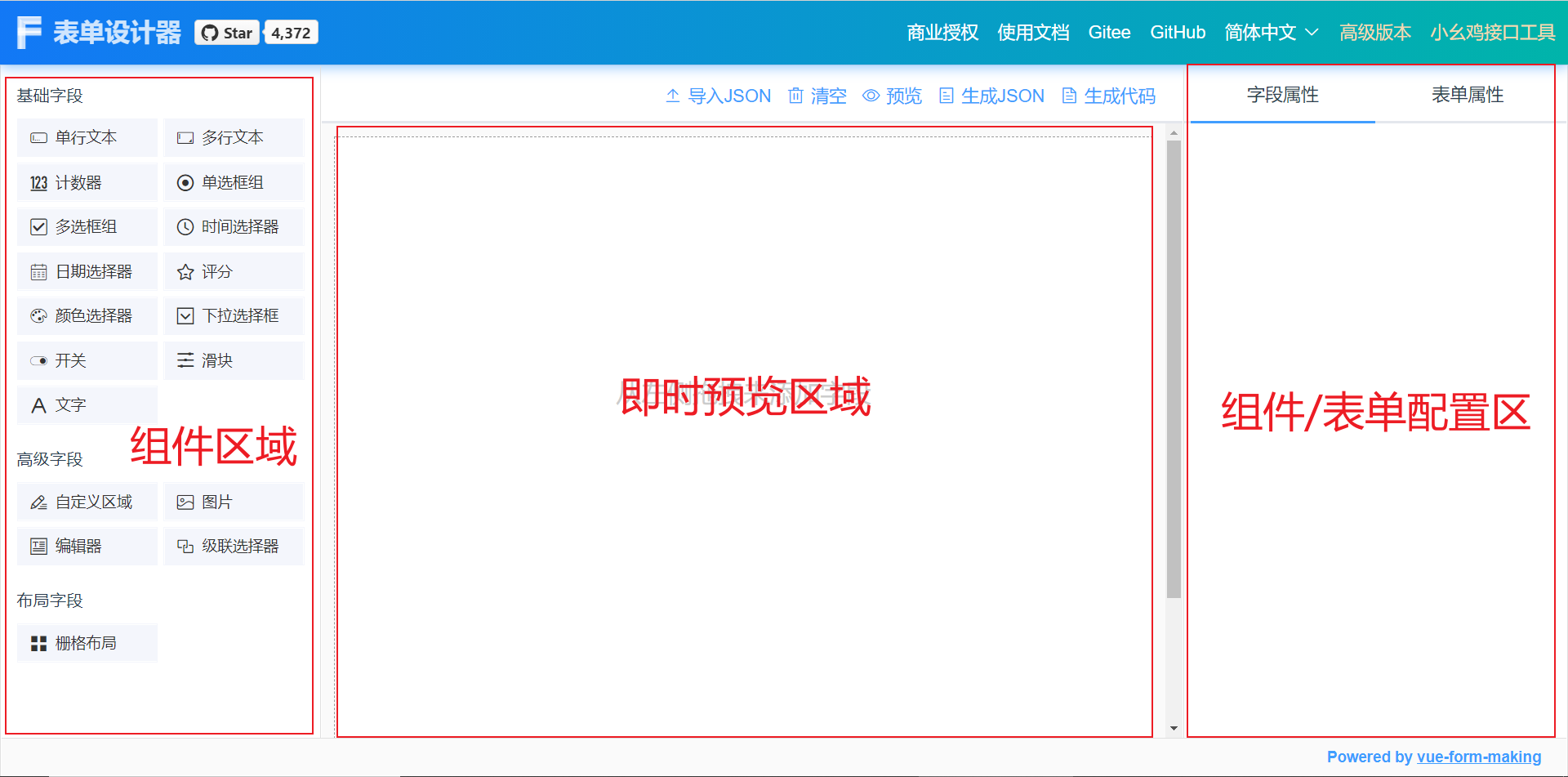

界面预览

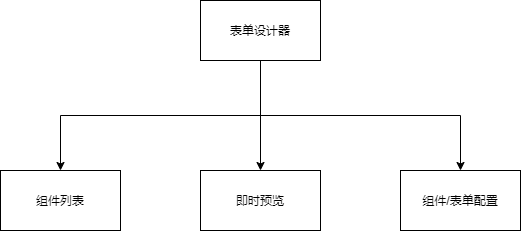

界面结构


名称与文件路径关系

名称 对应文件路径
Container /src/components/Container.vue
WidgetConfig /src/components/WidgetConfig.vue
FormConfig /src/components/FormConfig.vue
WidgetForm /src/components/WidgetForm.vue
WidgetFormItem /src/components/WidgetFormItem.vue
GenerateForm /src/components/GenerateForm.vue
GenerateFormItem /src/components/GenerateFormItem.vue

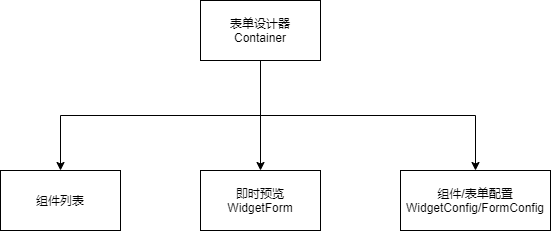

各文件功能分析


渲染时各文件功能

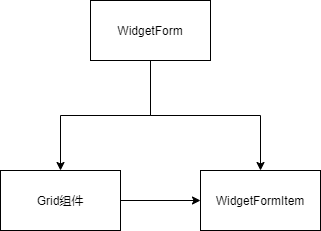

  1. 即时预览时


WidgetFormItem为即时预览时组件最终渲染器。

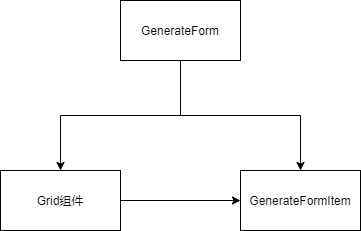

  1. 渲染时


GenerateFormItem为渲染时组件最终渲染器。

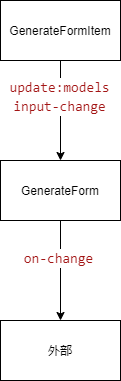

渲染后数据改变流程

内部组件


  1. GenerateFormItem中组件的数据dataModel发生改变,通过update:models修改上层组件的models数据,通过input-change事件触发GenerateForm的onInputChange方法
  2. GenerateForm的onInputChange方法中通过on-change方法对外暴露组件数据改变事件

外部组件

引入GenerateForm使用value props 传入外部数据,GenerateForm与GenerateFormItem中通过props一层层向下传递，每一层通过watch监听数据
